Quadri réalisation perso

La surprise arrive!
souvenez vous, la version 1.0

Roulement de tambour les Z'amis   ................ le H quad est de retour!   voici la version 2.0 ,également baptisé par mes soins "Alien-H" ,du au vert majoritaire        :

je me suis un peu inspiré de la "Porkette"!   Je voulais une plateforme compacte et protégeant l'électro au maximum pour m'entrainer au FPV!
L'entraxe entre moteurs est resté le même que la première fois: 27,5cm! de ce coté la je pouvais pas réduire! dû à la taille de la carte KK et la taille des hélices,fait qu'il y a pas moyen! par contre la plateforme centrale
est passée de 10 à 7 cm de large par rapport à la première frame ! 3 cm, ça paraît peu mais c'est ce qui permets aux hélices de ne pas déborder sur cette plateforme. cela freinait une partie de l'air expulsé par les hélices et créait des p'tites perturbations sur le vol!
Ensuite j'ai également revu le centre de gravité en remontant les moteurs! afin de tout pouvoir placer à l'intérieur du châssis, et surtout la lipo!  ça a été  le plus compliquée à intégrer, surtout que je voulais pouvoir mettre mes 3S 1300mah, là pas vraiment de soucis. Mais aussi, les 2200mah! là c'est plus
chaud! car en plus d'être plus longue, elle sont aussi plus large! mais j'ai fini par trouver! Voici les différentes étapes de mon montage!

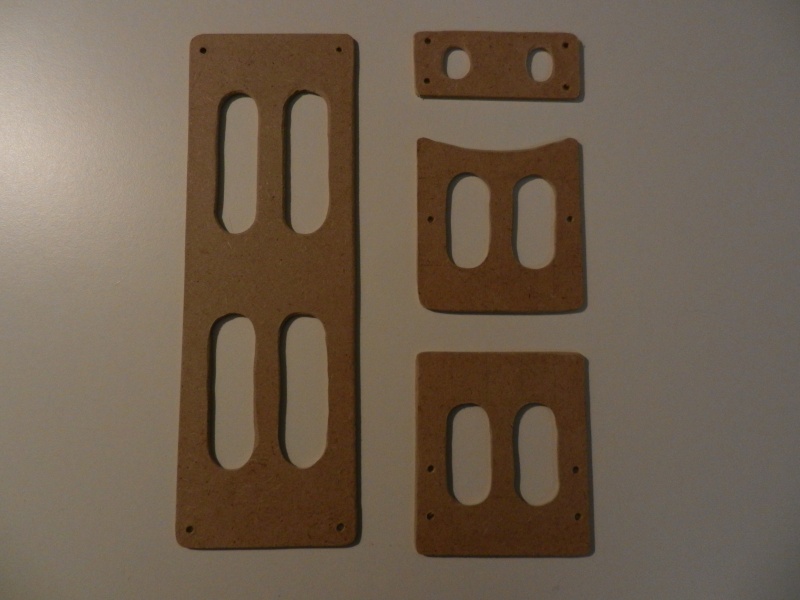

J'ai réalisé deux frames différentes. Tout simplement parce que j'arrivais pas me décider entre deux rainures larges ou trois plus fines!   pour celle du dessus les deux vont biens au final, par contre pour celles du dessous, destinées a recevoir l’électro je me suis rendu compte que les trois rainures plus fines le font plus, la fixation est plus simple et meilleure! j'ai donc opté pour celle-ci!
Tout a été découpé au cutter, ponçage et finition à la dremel! c'est le plus long a faire!




le montage du châssis:





le montage de l'électro:


je vous l'avais dit la 2200 mah passe tout juste, y à pas de rab!


la fixation des moteurs, sur le premier châssis j'avais percé et vissé, ah beh ,c'est du solide, mais trop je pense même! car en cas de crash, à mon avis c'est le moteur qui prend, et l'axe surtout!   Du coup ici j'ai adopté le colson pour le coté crashproof, en cas de crash, les colsons devraient sauter normalement! ,Ah oui j'ai aussi mis de la mousse adhésive double face aussi entre le moteur et le châssis, ça évite de répercuter les vibrations du moteur dans le châssis alu, ce qui générait un sifflement strident en vol, infernal! la c'est mieux!


Les hélices comme je le disait plus haut, c'est just! mais ça touche pas!


Le poids: et bien pas plus lourd que la première frame, même moins j'ai quand même gagné 35g! ce qui représente quasiment le poids du système que je lui rajoute!


Et le voila terminé et tout équipé! avec ces deux différentes frames! je pense que la toute verte est amené à évoluer! je réfléchi encore!





pour le côté "bling bling JaJa"    , j'ai recouvert les plaques du dessous de film carbone qu'il me restait, mais le rendu final n'est pas si mal au final!





Dès que le temps le permettra, je ferais une p'tite vidéo de tout ça! car il vol quand même, et bien! un vrai p'tit bonheur Et si le FPV ce passe bien, j'espère aussi d'autres vidéos par la suite....Mais bon ça....

     et pour finir :

C'est propre, net, impeccable quoi! Bravo Lguiet. Je te vois bien en FPV de vitesse entre les arbres même avec ça, non?

Superbe, bien vue Lolo, il est top, vivement les premiers vols filmés

un vrai p'ti GéoTrouveTout ce Lguiet. C'est du super bon taf.
Tu vas voir le vol FPV c'est pas si compliqué.
Je viens d'en faire un petit cet après.m sans trop bouger (pour un plan fixe au sol) malgré le vent.

Merci les amis!

@Janfran:C'est clair!    Le FPV entre les arbres, ça me fait rêver! j'aimerais bien arriver à faire d'aussi beau vols que ceux que je vois sur tubetube, Mais bon, Y a du chemin  , j'ai juste fais un p'tit test pour le moment! va falloir que j'ai plus d'entrainement !

@Darky: yes, t'as ressorti les fatsharks!   au fait, t'as essayé les antennes Banggood ?   de mon coté, je les ai installé, ça fonctionne, mais j'ai pas encore essayé en vol!

Pour le pilotage en première vue, j'espère bien aussi que je vais y arriver   , j'ai pas encore trop pris le temps de m'y mettre en fait mais y à pas de raison, à mon avis c'est coup à prendre ...En fait pour l'instant pour expliquer un peu ma démarche, le tri-copter m'intriguait vraiment! Je voyais pas mal de vidéo en FPV avec et j'étais curieux de savoir comment ça volait c't'engin! des fois ça serait plus stable ou moins gourmand! J'ai vu! et c'est stable mais c'est pas comme un quadri c'est quand même plus joueur! Y a pas à dire,plus y a de rotor plus c'est stable! donc pour le FPV j'abandonne l'idée pour le moment mais j'y reviendrais car j'ai vraiment bien aimé quand même le pilotage, c'est vraiment sympa! puis coté conso,(Après c'est pitétre aussi dû a mon châssis, aérodynamisme..poids...  ) le tri était beaucoup plus gourmand!  C'est pourquoi au final j'ai décidé d'optimiser le H que j'avais bien apprécié aussi et qui était déjà beaucoup moins gourmand!
Maintenant je vais pouvoir passer à la pratique!

Super ça ! Y'a plus qu'à s'entraîner au low riding maintenant

Merci Chaozhenx!   Y a plus qu'a comme tu dis

C'est bien les antennes Banggood sur le drone mais vu que je suis pas allé trop loin je peux pas te dire ce qu'elle vaut
mais pour le peu servi ça n'a pas trop changé le vol comparé à celles d'origine.

Un merveilleux boulot, mon Lolo !

Respect mec

Merci à toi grand chef Tonton! tout ça me va droit au cœur! Merci

P'tit up!

Pour les intéressés!    j'avais dessiné les plans de mon H-quadcopter, je les ai scanné et je vous les mets en téléchargement

Bien vu Lolo, je viens de télécharger ton plan, excellent

Ah yes cool! ! Comme ça tu pourras me dire si ça le fait comme plan! Manque pitêtre... même surement des trucs ! Ton oeil d'expert me diras!

Sympa merci, si je revend pas mon F 450 (pas encore mis l'annonce en ligne) je pourrai le désosser et en fabriquer un.

Ou alors si tu te lasse du mode en X, tu peux le passer en mode appelé "alien" aussi, une p'tite frame comme celle ci:

,perso  je me disais que j'ai pas de "pattes" d'avance pour mon F450, vu le prix... à mon avis, je vais prendre direct avec une frame!

Je vais le mettre en vente, faut que je me motive pour faire l'annonce, il partirait rapidement en plus
mais je le fais pas comme un c@n.
Pour délirer j'ai le MQX donc ça me suffit et j'ai le gros pour voler tranquille,
je cherche pas la vivacité en drone donc c'est pas trop pour moi mais j'aime bien le concept.

Oh oui, sûr il partira vite! c'est bien à la mode en ce moment!

Merci pour le plan c'est sympa, je tenterais peut être la construction un de ces quatres

Une première p'tite vidéo de présentation et vol de mon Alien-H

Bien, chouette vol et quadri

Merci Fab!
je suis en train de chronométrer les autonomies de vol là, Pour l'instant avec mes 1300 mah: 4m30s avant que le save lipo ne buzz! cool c'est pas mal je trouve, je laisse refroidir un peu l'electro et je test avec des 2200mah!

Edit: ça y est, je viens de faire le test avec une 2200 mah: 8 minutes de vol avant que le save lipo buzz!

 Hey, c'est chouette ça!!! Ça a l'air bien maniable. Tu crois que c'est plus maniable qu'un X?

  Et puis dis-donc, gros malin, tu t'es fait un bon mur anti-vent du coup?
La plante en tremble de peur au 1er plan !

Arf,   je saurais pas trop dire si c'est plus maniable qu'en X.Entre le F450 en X et le H les deux sont maniables, le visuel change! Je trouve ça pitètre plus simple de suivre le sens du vol avec le H qu'avec le X, mais à part ça les deux vol bien! le plus important avec la carte KK, vu que les gyros s'initialisent au départ des moteurs, c'est de décoller d'un endroit le plus plat possible.Ensuite un p'tit coup de trim pour bien corriger ce qui reste de déport et la c'est du bonheur, ça vol tout seul!

  pour le mur! J'ai en effet monté  , avec beau-papa, le mur de gauche...mais pas celui du fond, qui était là bien avant que je fasse construire, et malheureusement il me protège pas tant que ça du vent! il souffle le plus souvent dans le mauvais sens!

je vous met le p'tit vol du soir! on le voit plus voler que sur l'autre vidéo!

Il vole super bien ce H.
Par contre méfies toi en volant chez toi tu es hors la loi et moi de même; il y a eu ce reportage qui est passé hier à la TV:

Ouais je sais bien, on a plus droit de rien faire aujourd'hui... , j'ai même pas encore de licence FFAM, non mais ça faut que je l'a prenne,ça serais plus sérieux! faut que je me bouge!     Mais bon ce que je trouve relou quand même c'est qu'on puisse voler qu'exclusivement en club en théorie, car faut quand même faire la part des choses! entre une ladybird et un phantom y a une marge quand même,et perso je me vois pas faire une heure de route allez retour pour voler 5 minutes avec une ladybird par exemple, car même si il y a plusieurs terrain en vendée, il sont tous à plus d'une demi heure de route de chez moi, pas sûr que j'y aille plus une fois la licence en poche....
